2023年6月30日，第六届(苏州)电动工具控制与充电技术研讨会在苏州尼盛万丽酒店举办，澎湃微成立4年多时间以来，相继推出PT32L031、PT32F030和PT32F005等系列产品。2023年以来，澎湃微陆续推出了PT32S038、PT32Y003等产品适用于电动工具、滑板车、风机、水泵、油烟机、高速风筒、风扇等市场，自主电机核心算法的BLDC电机设计平台升级到Thor v2.0。


从全球规模来看，BLDC市场容量巨大，预计到2025年，整体规模会达到223亿美金规模。同时，亚洲区域的占比仍然是最大的。


从国内市场来看， BLDC电机应用丰富多彩且渗透率不断提升，无感的BLDC解决方案越来越受欢迎，高速和超高速BLDC电机使用得越来越多，应用包括风机/泵、风扇、吹风机，水泵和油泵，运动出行包括二轮、三轮、平衡车，电动工具主要有角磨、电钻、电锤等，小家电包括吸尘器、扇类和厨卫电器等。


澎湃微针对BLDC市场推出性价比高的MCU，同时也提供算法库及调试软件等，方便客户快速调试。

澎湃微技术市场经理聂池家提到：

1

澎湃微MCU专为电机设计，MCU支持72MHz主频，双周期Flash读取指令，支持高速ADC，可调PWM触发，硬件sin/cos加速

2

Thor 2.0平台支持FOC及方波算法

3

调试软件支持，THOR电脑端软件，PID参数，启动参数，高频注入参数，弱磁参数，开放串口通信协议等功能

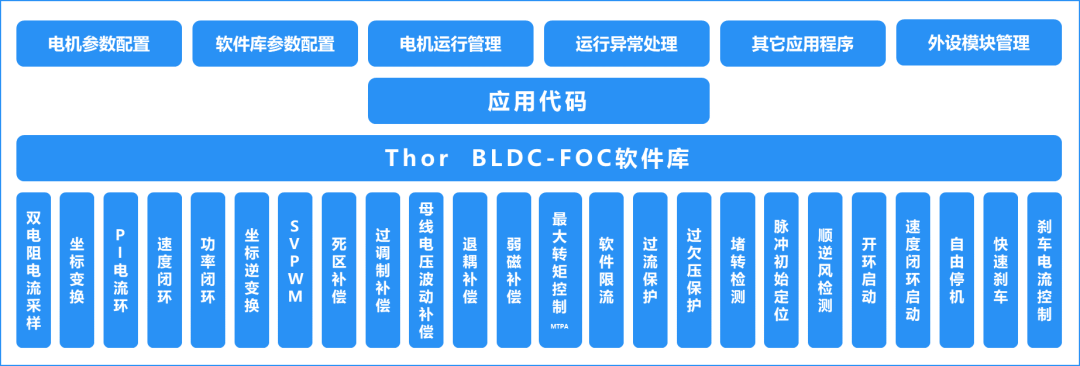

在算法库支持方面，Thor 2.0平台包括：

1

基于PT32x031通用 MCU 的直流无刷电机参考设计, 基于PT32x030通用MCU的直流无刷电机参考设计，提供基于FOC的软件库，以加快用户方案设计，提供基于PC端的监控及调试软件，提供软件库及调试工具

2

基于PT32x031和PT32x030，采用传统6步方波驱动方案，一路PWM输出控制半桥的上管，下管由IO驱动，采样未导通相电压，通过比较器或ADC采样判断反电动势过零点，提供参考PI 速度控制

3

Clark变换/park变换，Clark逆变换/park 逆变换，PI控制器， SVPWM，基于滑膜观测器-PLL电机角度及速度估算算法，支持HFI（高频方波注入）检测电机起始角度， 开环加速控制等



继PT32F030产品之后，澎湃微推出PT32S038系列产品，PT32S038是最高主频可以达到184MHz并集成CAN总线Cortex-M0内核的32-bit MCU，该系列产品支持工作电压(2.2v~5.5v)，Flash 64Kbyte，RAM 16Kbyte，温度范围-40~+105度，UART->6，SPI->2，I2C->2，1个26通道12bit ADC，6路DMA，4路比较器，4路OPA，1路CAN，LCD：4*40、6*38、8*36，2个16位基础TIM2/3，1个16位高级TIM1，3个16位通用TIM5/6/7，1个16位通用TIM8，1个16位低功耗TIM4，乘/除法器，CRC16，独立看门狗，多种低功耗模式。支持QFN32(5*5)/LQFP32(7*7)/LQFP48(7*7)/LQFP64(10*10)封装。主要针对工业仪表、电机控制、电梯、家电显示及控制等各种领域。


电机市场市场容量巨大，澎湃微在电机产品领域全面布局，在方案算法方面会持续投入，请大家持续关注澎湃微。


PAI
关于澎湃

澎湃微电子是一家以32位MCU为主营方向的集成电路设计公司（fabless），公司在上海设有研发中心，在深圳设有销售中心，总部设立在厦门。公司产品除了通用型MCU（32位/8位）之外，还有24位高精度ADC等模拟芯片。产品市场涵盖工业控制、消费电子、物联网、医疗健康、BLDC电机控制、小家电等领域。
公司拥有一支完整、经验丰富的国内MCU团队，公司高管及中层管理人员大多都在MCU领域有20年以上经验。公司技术团队拥有完整的数字、模拟、全流程设计能力，以及丰富的工控领域MCU设计、量产经验，成功量产过高品质、高可靠的工控MCU等相关产品。
