极海首款高集成、高性价比、高能效的电机控制专用SoC——APM32M3514系列,现已正式推出,为客户电机系统应用设计提供高性价比的系统集成,更丰富的产品阵容及更灵活的方案选择。


APM32M3514基于APM32F035系列电机控制专用MCU的性能架构进行优化升级,搭载Arm® Cortex®-M0+内核,内置M0CP协处理器,集成200V 6N-Gate Driver及高性能3.3V LDO。32位微控制器的高计算性能与双N沟道三相驱动器的结合,将进一步缩小系统尺寸、减小组件数量、降低系统复杂度,以实现各类应用中的复杂电机控制。

极海提供核心电机控制算法平台,为客户提供多种参考设计,覆盖园林工具、手持吸尘器、低压风扇、低压水泵等领域,可缩短客户产品开发设计周期,助力客户项目快速落地。




高效处理性能

有效应对复杂应用挑战

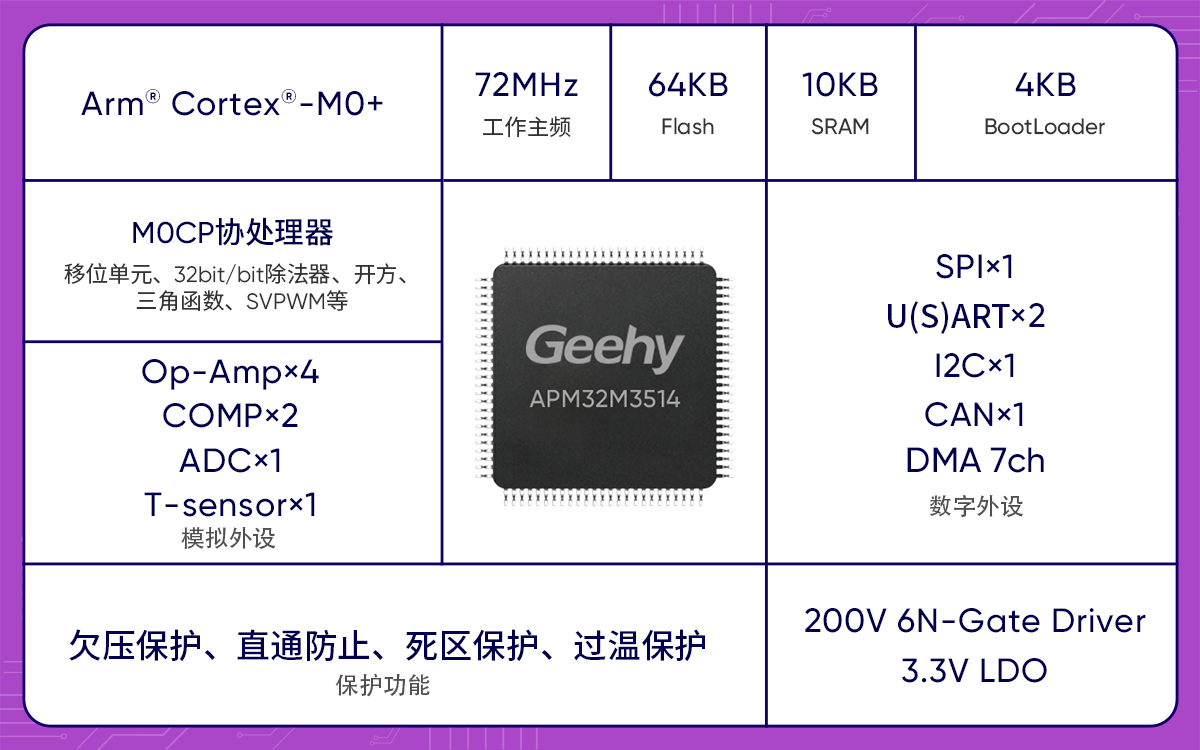

基于Arm® Cortex®-M0+内核,主频72MHz,内置M0CP协处理器可提升运行性能,为电机控制应用提供优秀的处理性能;支持单周期32位硬件乘法器,硬件配置包括移位单元、32bit /32bit除法器、乘加运算、开方、三角函数、SVPWM;Flash 64KB,SRAM 10KB,满足各类复杂算法需求;集成电机专用PWM,支持互补、刹车,并可与M0CP联动。




丰富外设和保护功能

赋能设计灵活性性能



采用主控MCU+栅极驱动器+运放+LDO方案,内置200V 6N栅极驱动器(工作电压5V~20V),为电机驱动提供全面的保护功能,如过流保护、欠压锁定、过温保护以及直通防止功能等,提升系统的可靠性;内置3.3V低压差稳压器(LDO),输出电压误差在2%以内,进一步减少对外设电路的需求,为系统设计师提供改进系统设计的可能性。

保留了APM32F035系列的外设配置,除常规外设如12位ADC(1Msps)、SPI、U(S)ART(支持全双工通信)、I2C、CAN外,同样集成了2个可编程模拟比较器COMP、1个温度传感器T-sensor和4个通用运算放大器Op-Amp(增益一致性误差在1%以内,摆率10V/μs),覆盖各类电机应用采样需求。




完善的电机生态系统

一站式解决方案



极海电机控制通用开发平台可从应用层、中间层、器件层、硬件层、资深电机团队上提供全面的生态支持,包括客户支持、高低压通用电机平台、细分领域专用硬件、底层寄存器SDK、电机专用运算、多种算法选择、多种控制方式接入、以及全面的保护机制。

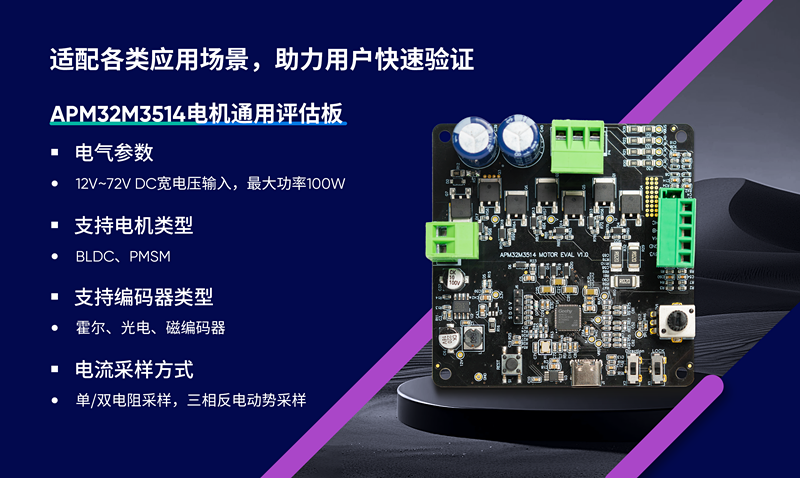

随产品同步推出的基于APM32M3514的电机通用评估板,可支持对额定电压12~72V的电机控制应用进行快速开发与方案验证,帮助用户更好了解极海芯片特性,方便开发及进行算法移植测试。此外,极海还可提供完善的工具链、多场景DEMO,以及快速周到的技术支持服务,帮助用户实现快速量产。

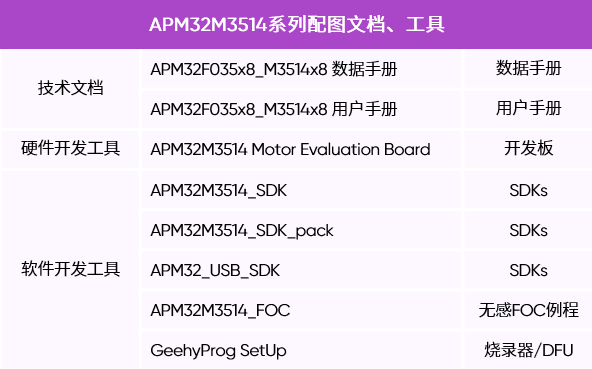

*更多配套文档、工具将持续推出

极海APM32M3514系列目前提供QFN48、LQFP48两种封装选择,目前已正式投入量产供货并开始派样,如有配套文档、工具与索样需求,请扫描下方二维码登记——
