近期，多起电池安全事故引发广泛关注，涉及消费电子、新能源汽车及储能领域，暴露出供应链管理、安全标准及技术防护等方面的关键问题。电池安全并非单一环节问题，需从电芯制造、BMS算法、系统防护到终端应用全链路协同。


当前，电动两轮车、储能系统、电动工具等领域的电池安全管理方案普遍面临以下问题：




设计兼容性差：

多芯片堆叠方案（如10串/15串AFE组合）导致PCBA与电池包设计难以标准化，平台化开发受阻。




可靠性隐患：

系统复杂度高，故障率上升，安全风险加剧。




开发成本高：

需额外资源解决多芯片协同、信号同步等问题，延长开发周期。




凹凸科技OZ37324如何破局？




凹凸科技直击行业痛点，推出OZ37324，以单芯片支持4-25节电池组，集高精度、高可靠性、高灵活性于一体，可广泛应用于电动两轮车、储能系统、电动摩托车、园林工具、AGV及其他电池供电设备。

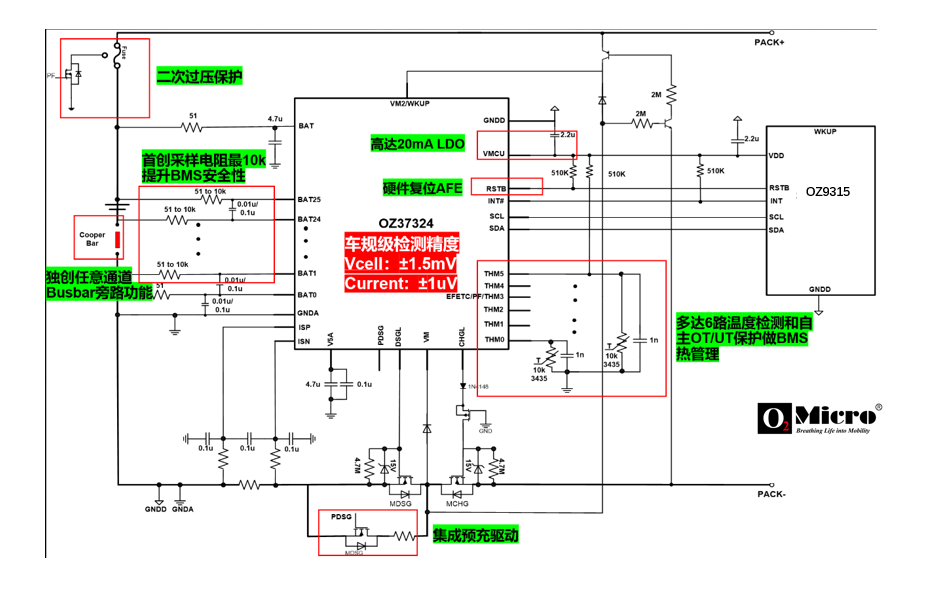

应用框图




行业最高精度检测


  • 电压测量：16位Σ-Δ ADC，精度达±1.5mV（0°C~45°C），±5mV（全温范围）。

  • 电流测量：20位Σ-Δ ADC，±1μV超高精度，支持32位库仑计。

  • 同步采样：硬件级电压/电流同步测量，消除时序误差，动态负载响应更精准。




车规级安全防护


  • 多重硬件保护：独立触发OV/UV、过流、短路、过温等12项保护，无需MCU干预。

  • 热失控管理：6路NTC温度监测，支持过温/欠温双重防护。

  • 耐压与防反接：120V耐压设计，BAT引脚支持-80V~120V反接保护。




极简设计，降本增效


  • 单芯片替代多芯片方案：减少外围器件，BOM成本降低

  • 双工作模式：支持独立硬件运行和MCU控制，适配不同开发需求。

  • 高速通信：400kHz I²C接口，CRC校验+模块读取，提升数据可靠性和灵活性。




灵活扩展与低功耗


  • 外接均衡扩展：最大20mA/电芯均衡电流，也可外扩均衡电流到100mA，提升性能。

  • 多功耗模式：最低1μA关机功耗，内置RTC定时唤醒，满足间歇监测与长待机需求。




OZ37324有哪些性能特点？






更高可靠性


  • 更高耐压设计：

o VCC/BATn引脚耐压：最高120V

o BAT引脚反接保护：BATn至BATn-1耐压范围-80V～120V


  • 支持任意顺序连接：提升可靠性及生产效率


  • 高阻抗支持（最高10KΩ）：增强系统级ESD和浪涌电压的防护能力




16位Σ-Δ VADC —— 高速高精度电芯电压及温度测量


  • 电芯电压测量：

o 24路输入 + 1路用于汇流排旁路（Busbar Bypass）功能


  • 温度测量：

o 6路外部输入（可配2路精密上拉电阻） + 1路内部温度检测


  • 其他辅助电压测量：

o BAT/VM/VM2引脚电压、V5A及VMCU LDO输出、内部基准电压VREF


  • 典型精度：

o 电压：±1.5mV（0°C～45°C）；±5mV（-40°C～85°C）

o 温度：±1°C（0°C～45°C）；±2°C（-40°C～85°C）




20位Σ-Δ 电流ADC —— 库仑计数 & 高精度电流测量


  • CC2（高精度模式）：

o 20位分辨率，±1μV@0mV（量程200mV），转换时间32ms

o 启用后持续运行


  • 32位库仑计数器：每32ms自动更新


  • CC1（高速模式）：

o 16位分辨率，±5μV@0mV（量程200mV），转换时间2ms

o 按设定扫描速率自动运行


优势：


  • 车规级ADC提升电压/电流检测精度：电压检测精度提高到行业最高级别±1.5mV，电流检测精度提高到±1μV


  • 双ADC协同：兼顾高速电流响应（CC1）与超高电流精度（CC2）


  • 电压电流同步采集：确保电流与电压测量的时序一致性


  • 车规级温漂控制：全温度范围内保持优异的电压电流线性度




更全面的安全保护功能


  • 独立硬件多重保护机制（无需MCU干预）：

o 电压保护：OV1P（一级过压）/UV1P（一级欠压）、OV2P（二级过压）/UV2P（二级欠压）

o 电流保护：COC（充电过流）、DOC（放电过流）、SCP（短路保护）

o 温度保护：OT（过温）、UT（欠温）

o 其他保护：CTO（电池采样线开路检测）、UB（电芯电压失衡）、EOC（充电终止）、E-LOCK（电子锁）


  • 直接驱动MOSFET：CHGL（充电）/DSGL（放电）驱动引脚直连外部MOSFET，实现快速导通和关断


优势：


  • 热失控管理：6路NTC均支持OT(过温)，UT(欠温) 保护和中断激活，适用于电池包的热失控管理

  • 高可靠性：双重过压保护（OV1P/OV2P）, 双重欠压保护（UVP1/UVP2）提高电池包功能安全




更高的设计灵活性


  • 双工作模式可选：

o 独立硬件模式（Standalone Mode）：无需主机干预，自主执行BMS管理

o 主机控制模式（Host Control Mode）：通过MCU配置参数及读取数据


  • 高速通信接口：

o 支持 400kHz I²C，具备 CRC校验 和 模块读取（Block Read） 功能


  • 参数可编程：所有保护阈值可通过EPROM存储，灵活适配不同电池类型




功耗与封装规格






功耗模式：

工作模式

功耗

适用场景

Active Mode

200μA（VADC启用，扫描速率250ms）

高精度实时监测

Sleep Mode

10μA（VADC关闭）
30μA（VADC自动扫描，2s扫描速率）

低功耗待机，间歇性监测

Shut-down Mode

1μA（仅唤醒功能激活）

完全关断，仅响应外部唤醒信号




封装信息



  • 封装类型：LQFP48 (7mm x 7mm)

  • 特点：紧凑型设计，适合高密度PCB布局，优化空间利用率。




总结：为何选择OZ37324？






高精度：

±1.5mV电压检测，±1uV电流检测，行业领先。




高可靠性：

车规级防护，极大降低故障率。




低成本：

简化设计，缩短开发周期，优化生产良率。


赋能下一代电池系统，助力客户快速抢占市场先机！
