芯璐科技是一家专注于嵌入式 FPGA（eFPGA）设计创新的高科技企业，致力于以先进的软硬件协同设计技术，为各行业提供高效、灵活、可定制的芯片解决方案，助力智能化升级与数字化转型。
公司的核心技术围绕“可重构专用处理器”展开，依托自主研发的 ArkAngel® 设计引擎，构建了涵盖架构探索、硬件设计到软件开发的全流程设计平台。该平台融合软硬件协同设计理念，通过创新的数字化流程，突破传统模拟版图模式，显著缩短开发周期、降低成本，同时提升芯片设计的灵活性与性能。
芯璐科技团队由具有 20 年以上行业经验的资深芯片硬件与算法专家组成，具备强大的研发与工程落地能力。自成立以来，公司已完成两轮累计近亿元融资，获得“市级专精特新中小企业”，“上海市最具潜力投资50佳”等称号，并拥有二十余项核心发明专利与软件著作权。2024 年公司营收突破千万元，技术商业化快速推进。

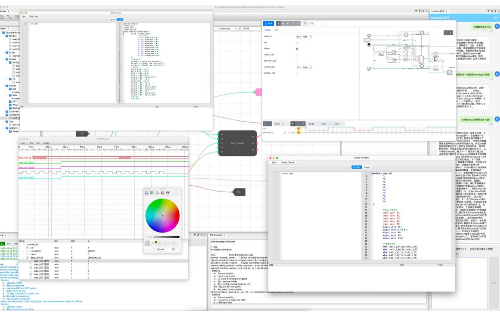

今年初，芯璐科技正式升级到全新eFPGA设计生态系统平台 —— ArkAngel Engineering Edition（AAEE）。作为芯璐自研eFPGA架构 ArkAngel® 的工程版工具链，AAEE 致力于构建从架构定义到版图生成的自动化闭环开发流程，是eFPGA领域面向平台化生态的跨越式升级，堪称“eFPGA界的 Xtensa（Cadence开发的一种高度可配置的软核处理器架构）”。
芯璐第一代产品MX200e定位于中高端嵌入式FPGA IP核，支持灵活集成到各类SoC或数模混合芯片中，为系统赋予强大的可编程能力。
该产品通过先进的模拟版图自动化设计技术，突破了传统FPGA在面积和灵活性上的限制，实现内部资源的动态可重构。用户可根据实际应用需求灵活配置和调整逻辑资源，显著提升设计自由度和芯片差异化能力。同时，公司还配套提供高效易用的专用EDA软件，助力客户快速完成设计、验证与部署。
南京芯宇宙科技有限公司成立于 2021 年 11 月，专注微显示驱动 IC 设计，主营硅基微显示 IC 设计及封测（含 OLEDoS、LEDoS 等），应用于高端 AR/VR 眼镜等近眼显示设备。核心成员经验丰富，有20年-30年以上的IC设计和IC量产经验。企业布局广泛，在南京（主营硅基 OLED IC 设计）、深圳、上海等地有办公点或产线。市场前景广阔，硅基 OLED 在 XR 设备中渗透率持续提升。
南京芯宇宙具备全流程 IC 设计能力，芯片低功耗技术领先，通过架构优化、专用单元库等实现功耗降低；与西电、北大等高校合作，聚焦高 PPI、低功耗等关键技术。公司计划独立融资上市，助力打造 “芯屏” 产业高地，推动区域经济与产业链升级。

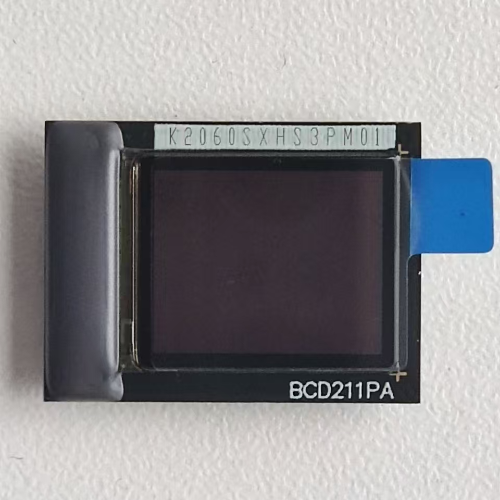

K65061SX01是南京芯宇宙科技有限公司推出的一款0.61英寸硅基OLED驱动芯片，采用180nm CMOS工艺制造，分辨率为1280×1024，将像素电路和驱动IC集成在一起，支持RGB和I2C多种接口，接口电平兼容1.8~5V CMOS标准，可通过串行编程接口实现显示模式、亮度、伽玛校正等多种功能的控制和调整，为微型显示器提供高PPI解决方案，适用于AR/VR近眼显示等场景。
芯动科技是中国一站式 IP 和芯片定制服务生态赋能型领军企业，拥有在计算、存储、连接等三大领域的核心技术实力，拥有全套高速接口 IP、先进工艺 SoC 平台体系架构以及处理器内核创新定制能力，提供跨全球各大工艺厂(台积电、三星、中芯国际、格芯、联华电子、英特尔、华力)从 55 纳米到 3 纳米全套高速 IP 核以及芯片定制解决方案。
芯动以 19 年的技术积累，致力于为客户提供从前后端设计、验证、流片量产、interposer 封装测试，以及硬件原型、软件驱动框架等一站式闭环供应链解决方案服务，帮助客户大幅提升产品成功率和缩短创新开发周期。芯动的 IP 和 SoC 服务主要分为 3 大类平台应用场景：高性能计算、多媒体和汽车电子、AIoT 物联网。芯动的一站式平台，含场景优化的 IP 和 SOC 经验赋能商业模式，建立在数百次流片和千人级别软硬件坚实的基础上，诸如LPDDR6、HBM3E、GDDR7/6X/6、UCIe Chiplet、PCIe5 等底层创新加子系统定制量产经验，大大节省客户大模型等芯片软硬件产品开发工作量。芯动科技已赋能超 300 家全球知名企业客户，授权和定制逾 100 亿颗高端 SoC 芯片量产。

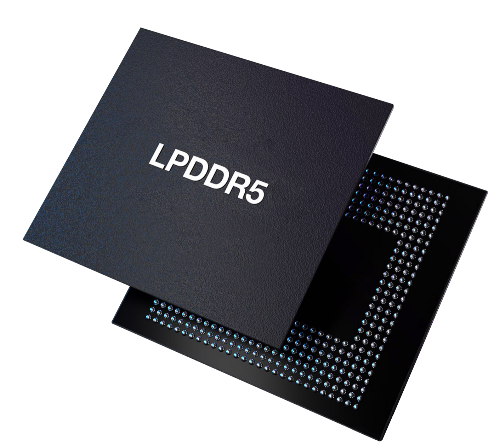

同时兼容LPDDR5/5X等多种颗粒类型，行业领先的10.7Gbps速率可实现超低延迟与超大带宽，并能根据用户不同场景下的数据访问类型，深度优化带宽利用率。支持多种低功耗模式与自动校准模式，并且可以特定机制补偿用户使用过程中VT偏移问题。控制器支持inline ECC/Link ECC，支持总线多端口优先级仲裁。同时，该IP通过ISO 26262 ASIL-D认证，为自动驾驶等领域提供可靠的大带宽、低延迟内存解决方案。
INNOSILICON PCIe5 Controller&PHY IP 为完全自主国产的PCIe 5.0解决方案，集成Controller与PHY，支持32 GT/s per Lane带宽，支持X1至X16多种Lane宽配置，满足高性能计算、AI、存储及数据中心等场景需求。本IP具有低时延、高能效和高稳定性的特点，已在芯动科技GPU产品上流片成功，并测试通过。

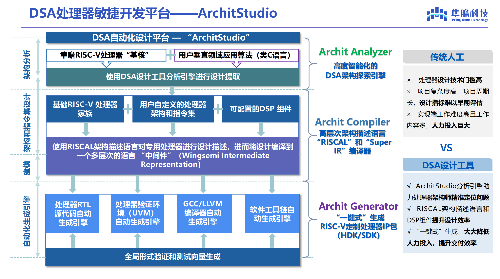

隼瞻科技是一家聚焦DSA处理器设计创新的高科技企业，致力于打造基于 DSA（专用指令集架构）的RISC-V技术体系。公司依托三大核心技术板块 —— 自主研发的RISC-V处理器核、高效敏捷的DSA处理器敏捷开发平台，以及可灵活定制适配多元模型的NPU模块，构建起高度模块化的解决方案体系。通过自由组合的产品架构，精准响应AIOT、DSP、5G 网络、汽车电子、人工智能等复杂芯片场景的差异化需求，为行业提供兼具性能与灵活性的解决方案。

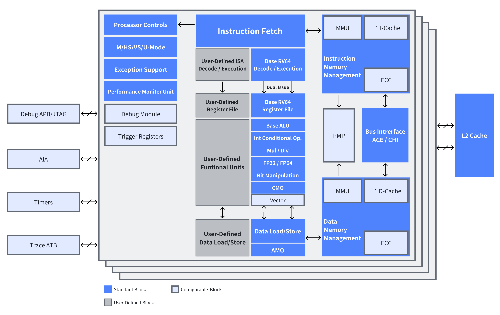

面向高能效应用的多核 RISC-V 应用处理器：Wing-A500Wing-A500 是一款基于开源 RISC-V 架构打造的 64 位、双发射、9 级流水处理器，其在架构设计、性能表现以及功能特性上的卓越表现，使其成为高能效应用处理器领域的佼佼者。从底层架构来看，Wing-A500 采用多核双发射 64 位高性能 RISC-V 处理器架构，相较于传统单核处理器，多核设计能够实现任务的并行处理，极大提升数据处理效率；双发射机制则允许处理器在每个时钟周期内同时发射两条指令，有效减少指令执行的等待时间，大幅提高计算吞吐量。这种领先的架构设计，使得 Wing-A500 能够轻松应对如自动驾驶场景中多传感器数据融合处理、人工智能复杂模型训练等复杂计算任务，为各领域的应用提供坚实且强劲的算力基础。据专业测试数据显示，在同等功耗条件下，Wing-A500 的计算性能较上一代产品提升了 40%，而能效比更是提高了 35%，在行业同类产品中处于绝对领先地位。
成都旋极星源信息技术有限公司（以下简称：旋极星源）始创于2014年6月，是国内领先的基于自主半导体IP的无线连接解决方案提供商，一直专注于低功耗物联网、卫星导航等领域，为客户提供平台化、一站式芯片定制服务和射频/模拟IP授权服务。公司核心研发团队精英荟萃，拥有国际、国内射频混合信号集成电路（RFIC）设计业领军人才。经过多年的专注投入，已拥有专利技术近百项，设计研发和批量生产了100余款芯片和IP产品，积累了丰富的芯片设计开发和量产经验。
旋极星源掌握了射频芯片设计5大核心技术，芯片技术指标均已达到国内领先、国际先进水平；同时拥有芯片量产的6大关键技术，完成了从研发到量产的跨越。更享有“国家级高新技术企业、国家级专精特新重点“小巨人”企业、四川省瞪羚企业、中国全球定位系统应用协会常务理事单位、数字微波通信产业技术创新战略联盟副理事长单位”等荣誉。
射频IP，可面向移动通信、物联网IoT、卫星导航等应用领域提供高性能、超宽带、超低功耗的射频IP产品；包括各类低功耗射频Transceiver、高性能PLL及各种射频收发链路的Function Block等。例如5G NB-IoT/GNSS Transceiver RF IP 、Sub_GHz Transceiver RF IP、GNSS Receiver IP 、BLE5.2 Transceiver RF IP、WiFi6 Transceiver RF IP 等。
超低功耗模拟IP,涵盖了电源管理、数模转换、时钟管理等。ADC/PLL/RTC/LDO/DCDC/POR多种模拟IP全部已在不同客户的多种制程产品得到验证，以低成本、低功耗、高性能有效助力客户在物联网（IoT）、可穿戴产品、工业控制、智慧城市、汽车电子等市场中提升竞争力。
提供专业、优质的芯片定制服务：卫星导航类芯片支持全球四大导航体系，提供高精度、多模多频段、多通道的射频收发芯片设计；物联网类芯片采用先进的低功耗工艺设计，支持6GHz以下频段，兼容各类物联网标准；通用芯片类涵盖射频收发链路的各个功能模块芯片（FunctionBlock）、锁相环芯片（PLL）、宽带射频收发芯片和模拟芯片，可应用于各类无线通信领域。
公司的产品在低功耗物联网、智能家居家电、卫星导航定位、测量测绘、国家电网等领域得到了广泛的应用。
AGP2171 WiFi6 Transceiver RF IP

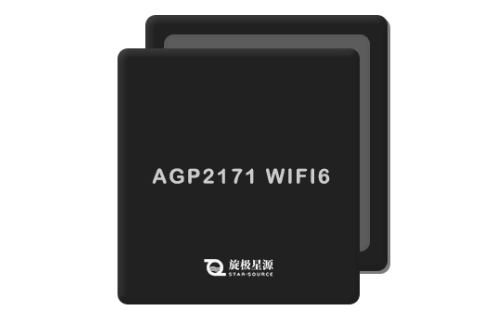

AGP2171是一款高集成度、高性能的WiFi6 RF IP，采用成熟的40nm LP CMOS工艺制造，IP集成了射频PLL、时钟PLL、2.4GHz和5GHZ双频段收发通道、高速ADC/DAC以及高速JESD204B接口等多项关键组件，展示了卓越的技术集成能力。简化了电路设计，降低了硬件成本和设计复杂度，同时也提高了系统的可靠性和稳定性。
AGP2171作为首款应用于AP端的高集成WiFi6解决方案，还可应用于终端设备（Station, STA），体现了该IP广泛的适用性和灵活性，能够全面支持无线网络生态系统中的多种角色。
牛芯半导体（深圳）有限公司（简称“牛芯半导体”）成立于2020年，聚焦接口IP的开发和授权，并提供相关整体解决方案，致力成为全球领先的IP供应商。牛芯半导体在主流先进工艺布局SerDes、DDR等中高端接口IP，产品广泛应用于消费电子、网络通信、数据存储、人工智能、汽车电子、医疗电子等领域。
牛芯研发人员占比80%以上，其中约80%拥有硕士及以上学历，核心成员具备近二十年的接口IP/芯片开发经验。公司已在深圳、北京、上海、西安设立研发中心，累计申请专利超百项，已授权专利超过70%。凭借硬核技术实力，牛芯半导体相继获评国家级高新技术企业、国家级专精特新“小巨人”企业，并获批广东省接口IP工程技术研究中心等。
DDR5接口IP技术以其卓越的性能引领内存技术的革新，其先进性主要体现在以下几个方面：更高的传输速率、更低的能耗、更大的存储容量、更强的兼容性以及更高效的数据传输能力。这些优势使得DDR5接口IP成为下一代内存技术的理想选择，满足了日益增长的计算和存储需求。

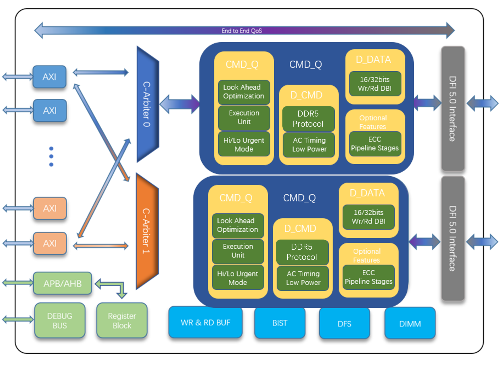

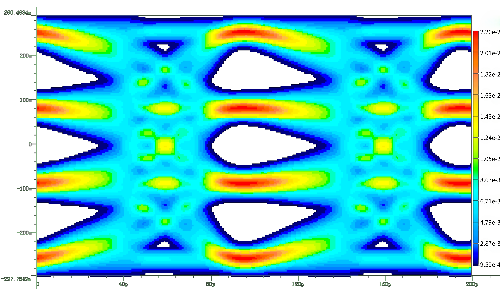

牛芯半导体凭借在高速接口领域的技术积累，攻克DDR5/LPDDR5 IP关键技术，其自主研发的“DDR5 MC + PHY IP”完整方案实测速率达8400 Mbps。相较于DDR4的3200 Mbps，速度大幅提升，这一突破不仅实现了更高传输的带宽，同时还兼具大容量，低功耗、高效率等特点，精准满足数据中心、高性能计算等高端场景需求。该IP方案特别适配国产DDR5颗粒并优化调试，在鲁棒性与兼容性上表现卓越，已形成覆盖国内主流工艺节点的“性能+性价比”双优势，助力国产SoC向高端应用升级。
