从电网到算力：东芝的功率半导体新版图

8月底，在聚焦电动交通、AI数据中心与新能源的PCIM Asia Shenzhen展中，东芝的展台上：一侧是面向海上风电、特高压柔直与大型储能的大功率压接式IEGT，另一侧是为AI数据中心准备的多款服务器电源参考方案与碳化硅（SiC）器件——前者把电流送往跨越上千公里的电网，后者把电力喂给昼夜不歇的算力集群。这几乎代表了东芝功率半导体的打开方式：不放弃电网，不缺席算力，再用本土化合作把两端连成一体。

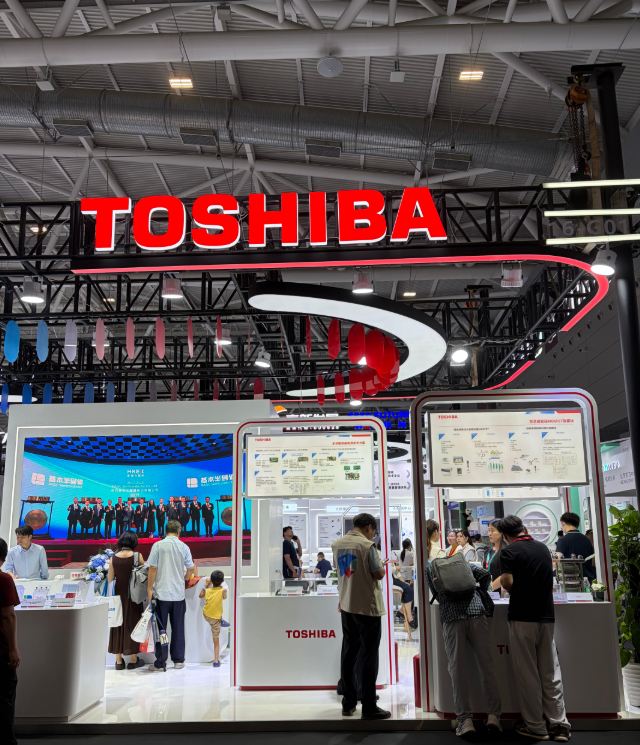

东芝展台

据芯师爷观察和现场采访东芝工程师，东芝这次在深圳展出的这种方式落地的完整版图——两条主线，一条指向电网与新能源，一条指向算力与工业，底部则是贯穿两者的本土化支撑。

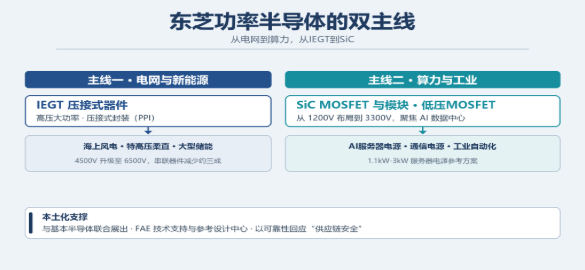

东芝功率半导体的双主线

先看展台上最“重”的一件东西。在东芝的表述里，压接式封装与IEGT芯片的组合，是其高压大功率的旗舰方案，主攻海上风电、特高压柔性直流输电与大型储能。IEGT（栅极注入增强型晶体管）是东芝多年深耕的增强型IGBT家族成员；与常见的模块封装不同，压接式封装让器件可以像“积木”一样紧密叠放，天然适配高电压下的串联应用。

关于芯师爷问及这套方案在中国市场的落地情况，东芝给出的回答相当直白：“压接式IEGT在南网和国网的柔直应用中已经全面开花，几乎每个大的柔直项目都有参与，包括海上风电的电力传输。”短短一句话，透露的信息量不小——在±500kV乃至更高电压等级的柔性直流工程中，东芝的压接式IEGT已经深度嵌入中国电网的主干工程。

支撑这种信任的，是器件本身的持续升级。2026年2月，东芝发布额定6500V/2000A的压接式IEGT新品ST2000JXH35A，把电压等级从行业主流的4500V一举抬升到6500V，随后又完成了第二代6500V IEGT芯片的开发。为何要往更高电压走？在高压直流输电中，器件需要串联以支撑输出高压，电压等级越高，串联数量越少。据东芝估算，在±500kV的HVDC系统中，采用6500V器件可将串联器件数量减少约33%，同时减少互连与均压组件、简化阀塔设计——对运输与安装成本高昂的海上换流站而言，这笔账尤为划算。

在电流方向上，东芝同样在加码：在1500A、2000A、3000A量产产品的基础上，5000A大电流产品正加速研发，目标是用单颗器件替代多颗并联，进一步压缩系统体积与成本。高压往6500V走、电流往5000A走，IEGT这条产品线的逻辑很清楚——把电网侧“更高电压、更大电流、更高可靠”的长期需求吃透。

但高压大功率并不只有IEGT一个答案。在采访中，东芝对IEGT与SiC的边界给出了一段相当务实的划分：IEGT适合更高电压、更大电流的场景，但关断时的拖尾电流会带来较大损耗，限制开关频率；SiC的优势则在于更高的开关频率与更低的开关损耗——两种器件各有其最佳应用场景。而IEGT还有一个很难被参数表量化的优势：多年积累的市场可靠性。在动辄以十年计寿命的电网设备里，“可靠”两个字的分量，往往胜过参数表上的任何一个数字。

如果说IEGT守住了东芝在电网侧的“基本盘”，那么AI数据中心正在成为它的第二增长曲线。“本次PCIM，除了展示传统的大功率IEGT、碳化硅模块以外，也带来了多款服务器电源的参考方案，AI数据中心是目前东芝关注的重点应用之一。”东芝在采访中反复强调这一转向。

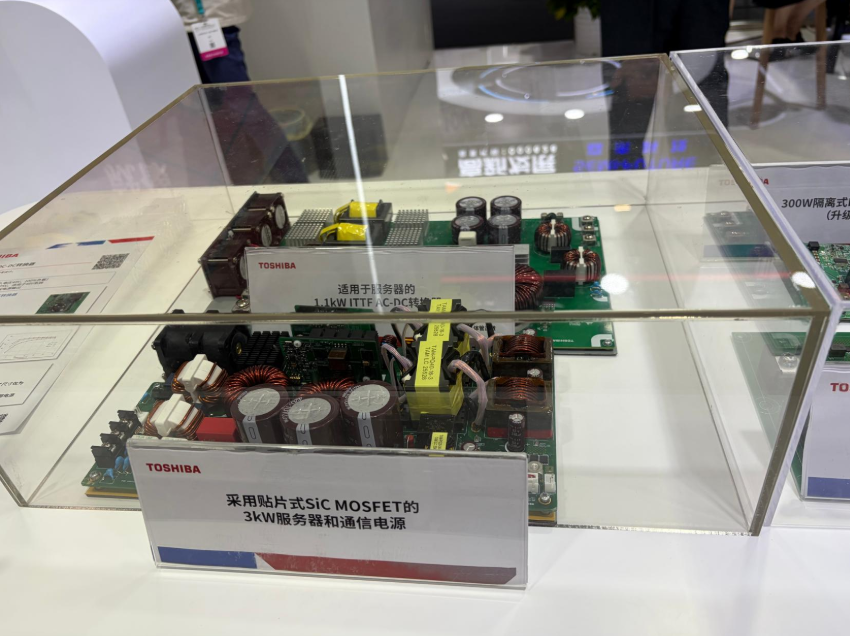

目前，东芝已布局从1.1kW到3kW的AI服务器电源方案。与以往“单颗器件”的参展方式不同，这次展台上出现的是成体系的“系统方案”：采用贴片式SiC MOSFET的3kW服务器和通信电源、面向服务器的1.6kW LLC谐振AC-DC转换器、1.1kW AC-DC转换器，以及48V总线兼容的1.2V/100A双降压DC-DC转换器、300W隔离式DC-DC转换器（升级版）等，共同构成从高压输入到低压核心供电的完整链路。

真正体现前瞻布局的，是东芝对下一代平台趋势的判断。面对NVIDIA新一代平台带来的800V高压直流（HVDC）架构趋势，以及中国智算中心对功率密度的要求，东芝一方面加快开发更优的高/低压硅基MOSFET，另一方面正完善从1200V到3300V的SiC产品布局，尤其聚焦2300V与3300V的SiC器件及模块，以应对HVDC、固态变压器（SST）以及未来AI数据中心电源系统对高效率、高功率密度与高可靠性的需求。

器件层面的动作同样密集。2026年5月，东芝开始面向下一代AI数据中心电源，出货1200V沟槽栅SiC MOSFET TW007D120E的测试样品。据东芝官方信息，这款器件瞄准800V高压直流AI机房的需求，采用东芝专有沟槽栅结构，具备低损耗、易设计的特性，计划年内量产，并同步开发车规版本。6月，东芝又宣布开发出面向数据中心电源系统高频逆变器的SiC功率模块技术，通过改进内置SBD的SiC MOSFET设计，可将逆变器总功率损耗降低约30%——这类以“高频”和“高效率”为目标的研发，正是为800V架构下的AI电源准备的。

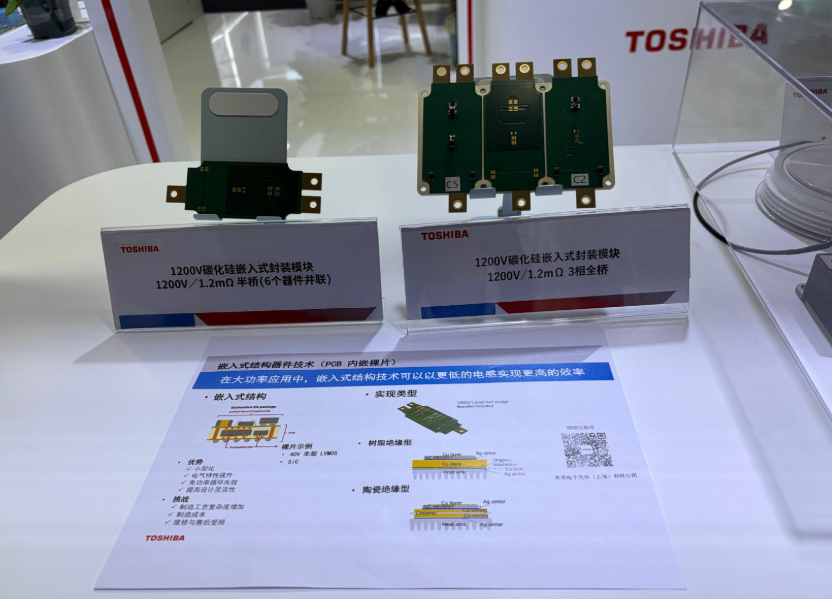

而展台上的另一块拼图，来自东芝与基本半导体的联合展区。在这里，1200V工业级碳化硅MOSFET半桥模块E1B/E2B/ED3、1200V工业级RC-IGBT三相全桥模块HP1以及配套的栅极驱动IC方案集中亮相，与东芝独立展区的器件、模块形成呼应，构成面向服务器与通信电源的完整功率链路。可以说，AI数据中心这条新曲线，东芝不是“一个人”在奋斗——它拉上了中国本土的SiC模块伙伴。

高压SiC之外，低压MOSFET是东芝的另一块阵地，也是竞争最激烈的一块。这几年，中国本土厂商在快充、消费级BMS等市场以极高的性价比快速起量，价格战一路打到功率半导体的腹地。

面对冲击，东芝给出的策略不是降价，而是“向上走”。“东芝不会单纯参与价格竞争，而是继续聚焦通信电源、AI数据中心和工业自动化等高端市场。”东芝认为，未来竞争的重点不再是单颗MOSFET的价格，而是系统效率、可靠性、长期供货能力以及技术服务能力。

这一思路在展台上体现为成套的参考设计：300W隔离式DC-DC转换器（升级版）、48V总线兼容的1.2V/100A双降压DC-DC转换器，配合低压MOSFET产品阵容与光耦产品，构成面向通信与服务器电源的完整方案。东芝的算盘很清晰——用“方案”绑定客户，而不是用“低价”留住客户：单颗器件的价格可以被竞争对手追赶，但系统级的效率、可靠性与长期供货能力，才是更难被复制的护城河。

换句话说，低压MOSFET这门生意正在发生质变：从“卖芯片”变成“卖电力转换系统”。谁能为客户省下那一个百分点的效率、扛住更严苛的可靠性测试、给出更快的本地技术支持，谁才能在高价值市场站稳脚跟。

把三条线索连起来看，“本土化”其实是东芝在本届展会最想强调的一条暗线。在“双碳”背景下，中国客户既看重本土供应链的安全，也看重国际技术的可靠性——东芝的回应方式，是“联合”而不是“单干”。

最具代表性的动作，是2025年8月东芝电子元件与深圳基本半导体就功率模块产品签署的战略合作协议：东芝将先进的SiC芯片技术与基本半导体的模块设计与制造能力结合，双方在PCIM Asia已连续两年联合展出。对东芝而言，这是一种更轻、更快的本土化路径——不必在中国自建庞大产能，就能借助本土伙伴的制造与市场能力，把器件更快变成客户需要的模块。

在服务层面，东芝在中国各地据点（包括上海和深圳）通过FAE提供技术支持，并结合参考设计、评估板及各类技术资料帮助客户缩短设计与开发周期；其参考设计中心还提供电路图、PCB布局数据、示例软件等资源。对于中国客户“反应要快”的诉求，这套体系是目前东芝给出的答案。

不过，当被问及是否会扩充上海、深圳的FAE团队，或在中国新设应用评估实验室、参考设计中心，乃至通过技术授权、联合研发、合资建厂等更灵活的方式加深本土化时，东芝的回答相当克制：“目前暂无可以公开的具体计划”，也不对具体销售目标发表评论。这份克制本身也是一种信号：在竞争白热化的中国功率半导体市场，东芝选择先用产品与方案说话，而不是先画饼。

从电网到算力，从IEGT到SiC，再到与基本半导体的联合展台，东芝在PCIM Asia 2026呈现的其实是一条清晰的主线：功率半导体正在从“单颗器件的性能竞赛”，走向“面向系统的价值交付”。IEGT用可靠性守住电网的长期信任，SiC用效率攻向AI算力的增量市场，低压MOSFET用参考设计绑定高端客户，本土化合作则让这一切在中国市场更快落地。
