方寸微电子USB3.0超高速控制器应用方案

2021-06-25 1 点赞 0 评论 1936 浏览

分享到：

T630芯片概述：

T630高速接口芯片是方寸微电子自主研发的USB3.0超高速控制器，具有功能丰富、性能强劲、扩展性强等特点，可广泛应用于视频采集卡、工业采集卡、打印机、扫描仪、数字摄像机、工业照相机、医疗成像设备、测试和测量设备等众多产品中。

该芯片集成国产32位高性能RISC CPU，支持USB3.0、MUXIO、I2C、SPI、UART等多种接口，可快速在嵌入式主板上与FPGA/CPU进行对接通讯，作为USB3.0外扩芯片与PC或者服务器实现数据传输。同时该芯片提供完整的SDK供客户进行定制化开发，尤其针对典型应用场景提供了源码级方案支撑，可帮助客户缩短产品开发周期、降低整体开发成本，提升产品市场竞争力。


图1 T630芯片架构

T630芯片具体应用方案如下：

1、测试和测量设备应用：

在此类应用中T630作为主处理器，连接外部设备，将测试测量结果通过USB3.0 输出出来。


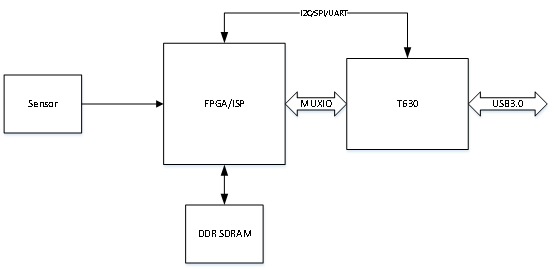

图2 测量仪器设备采图架构

2、相机及扫描仪、设备成像应用

在此类应用中T630作为接口芯片，连接外部设备，将图像数据及视频数据通过USB3.0 输出出来。


图3 工业相机及成像设备架构

3、采集卡应用

在此类应用中T630作为接口芯片，连接外部设备，将HDMI采集的视频数据通过USB3.0 输出出来。

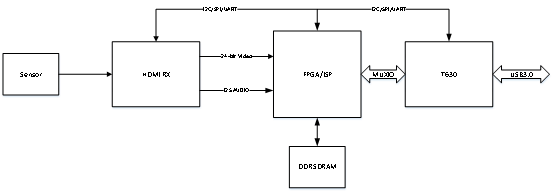

图4 采集设备架构

总述：

T630高速接口芯片的USB3.0 高速接口，接口速率5Gbps，向下兼容USB2.0/USB1.1。支持私有协议，以自定义设备方式连接至主机，采用bulk批量传输模式，windows系统下主机端程序基于WinUSB驱动开发，通过私有命令与T630进行通信，控制数据传输过程。支持通用的UVC、HID、Mass协议等。

T630通过USB3.0接口与主机端相连接，可实现最多8个端点数据的传输。

T630高速接口芯片的MUXIO接口是一种多功能接口模块，最大支持32位数据位宽；支持FIFO Slave、FIFO Master、SRAM Master、ADMUX Master四种工作模式，可外接FPGA、高速密码芯片、SRAM颗粒以及ADMUX颗粒等外设，用以扩展T630芯片的功能。在上述应用中，MUXIO应用为FIFO Slave模式，与FPGA连接，达到高速通信接口功能。

通路中，主机端负责发起数据传输请求，T630响应主机请求并对数据进行传输，FPGA作为数据源端或目的端，经由FIFO接口发送或接收应用数据。

开发板简介

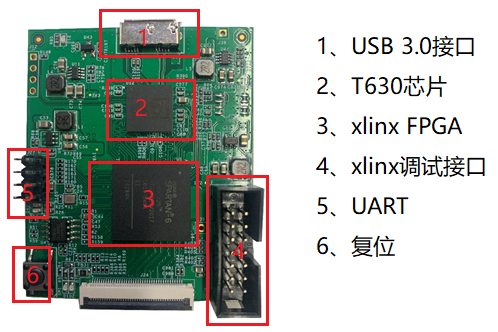

方寸微电子提供T630开发板如下图，开发板集成T630、FPGA芯片、LVDS接口等资源，方便用户快速二次开发。
