Link-Dim™ 自适应高 PF LED 驱动架构的特色优势


近几年来，AIoT (人工智能物联网) 技术与智能家居深度结合，终端用户对智能产品的多元化及定制化需求强烈，丰富的智能应用场景逐步落地。

智能照明作为用户在智能家居中体验感最强的部件，逐步引领智能家居的发展。如今，智能照明已成为照明行业发展的新趋势。

必易微深耕智能照明 LED 驱动控制芯片开发，以行业标准和用户需求为导向，在待机功耗、启动时间、能效、频闪指数、调光平滑度、调光深度及一致性等方面都力争创新以带来更佳性能体验。

智能照明目前主要面临的技术难点有：
a.更高精度的低端调光一致性要求
b.更低的调光深度要求
c.更快的低亮度启动时间要求
d.低待机高光效的要求等
在技术和产品应用上面临着不小的挑战。

为解决当前智能照明的痛点、进一步提升消费者的使用体验，必易微为您带来行业首创并拥有自主专利技术的自适应高PF LED 驱动架构——Link-Dim™ 。


“KP2812XSGA/KP2816XSGA+KP18026ESPA”解决方案，助力智能照明产品“芯”升级。


工作特点
Link-Dim™，通过专利的高 PF 自适应控制技术，使得前后级可以互相通讯，系统根据灯珠电压的偏差自适应调节前级恒压输出，达到系统最优效率。

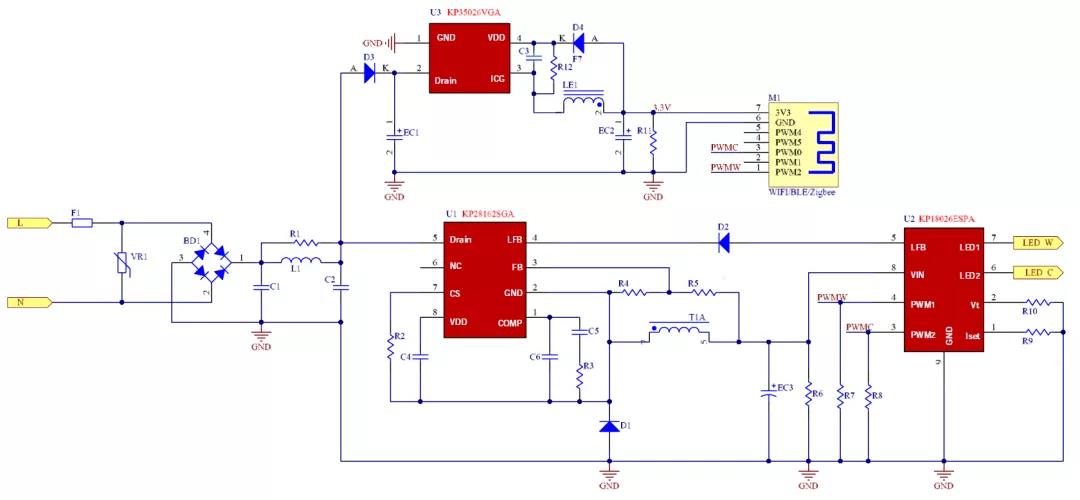

KP2816X+KP18026 典型应用原理图


Link-Dim™，高 PF、无频闪，一套方案出全球市场
以新欧标冷暖两路智能球泡产品为例：传统线性 PWM 调光方案只能针对 230Vac 单个电压点认证、适配的输入电压范围窄、效率低;

而使用开关电源驱动方案，有两种选择，一种是采用 “低 PF buck PWM 调光恒流驱动+PWM 斩波调色”  LED 驱动架构，通过减小输入电解电容方式过新欧标认证，缺点是输入电解电容纹波大、影响产品寿命;

另外一种方式是采用 “高 PF buck PWM 调光恒流驱动+PWM斩波调色” LED驱动架构，为满足新ERP频闪指数要求 (PST<1，SVM<0.4)，缺点也很明显，需要增加去频闪芯片，既增加成本、同时损失效率。

为解决上述痛点，必易微推出 Link-Dim™ 专利自适应高PF LED 驱动架构，融合线性方案和开关电源方案的各自优势，可以既满足高 PF、高效率的要求，也能满足新 ERP 频闪要求。

Link-Dim™可以轻松实现 176~264Vac 新欧标认证要求，同时也能满足北美 T20 的标准要求，前级 PF>0.7、PF>0.9 两款 P2P 可选，符合全球所有地区 PF、 谐波及频闪指数的标准要求，一套方案可以出全球市场。

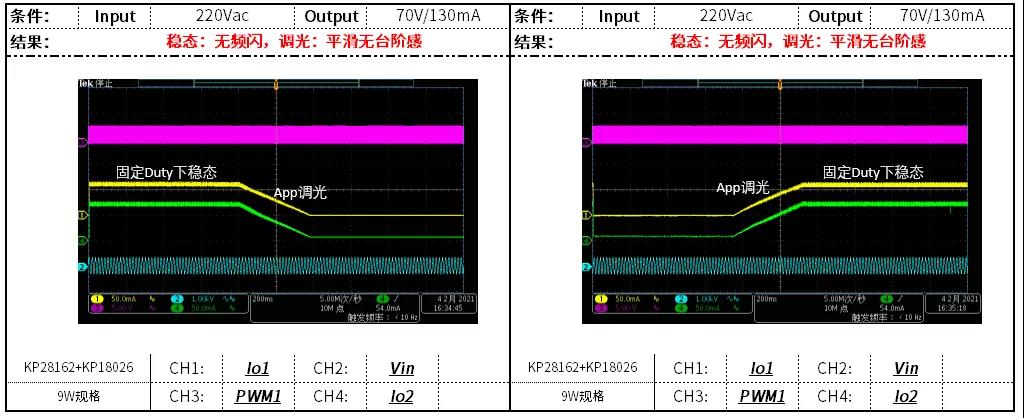

稳态-无频闪，调光-平滑无台阶

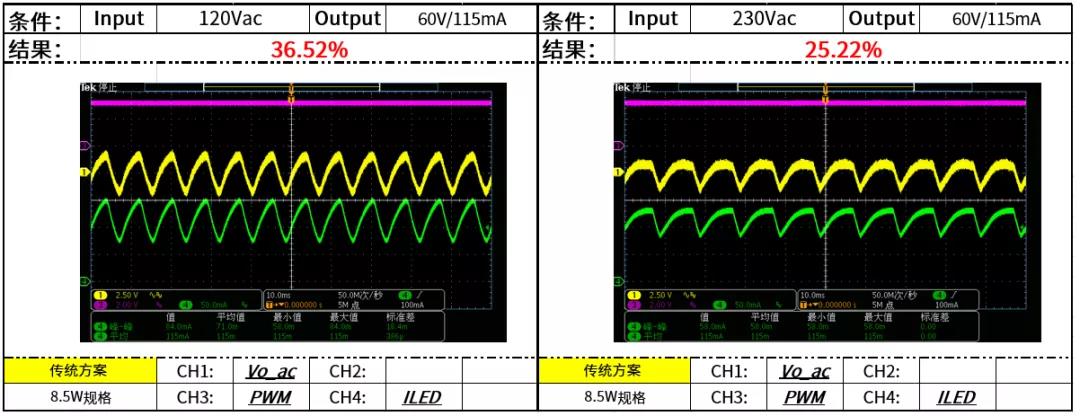

传统方案和必易微专利方案的频闪对比如图所示：

1. 传统架构，电流纹波大，有频闪，长时间工作会危害人眼健康；

2. 必易微方案，实现全程调光均无频闪，健康光，保护视力；而且调光体验佳，平滑无台阶感。

从图中对比可以看出必易微的独特优势。


必易微方案

VS


传统方案


专利自适应高 PF LED 驱动架构创新设计，准谐振工作模式，系统效率高

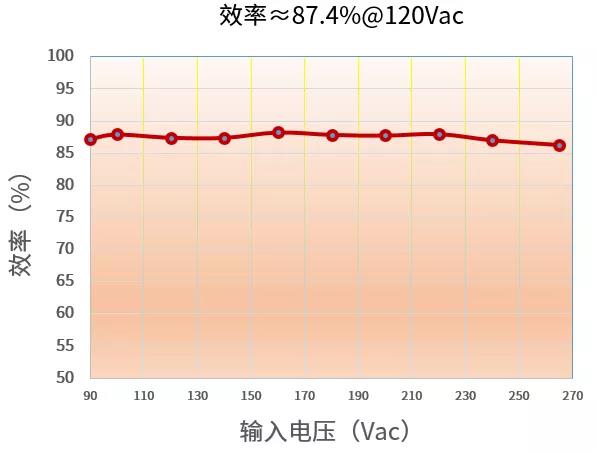

以宽压 90-265Vac 10W 智能球泡产品为例，Link-Dim™ 专利自适应高 PF LED 驱动架构，准谐振工作模式，带 Wi-Fi 模组下整灯系统效率高达 87.4%@120Vac，高效率的独家秘笈，Vo 根据灯珠自适应反馈调节。



优异的线性调整率




Link-Dim™ 对比传统高 PF 方案，效率有明显优势，至少高 2%。

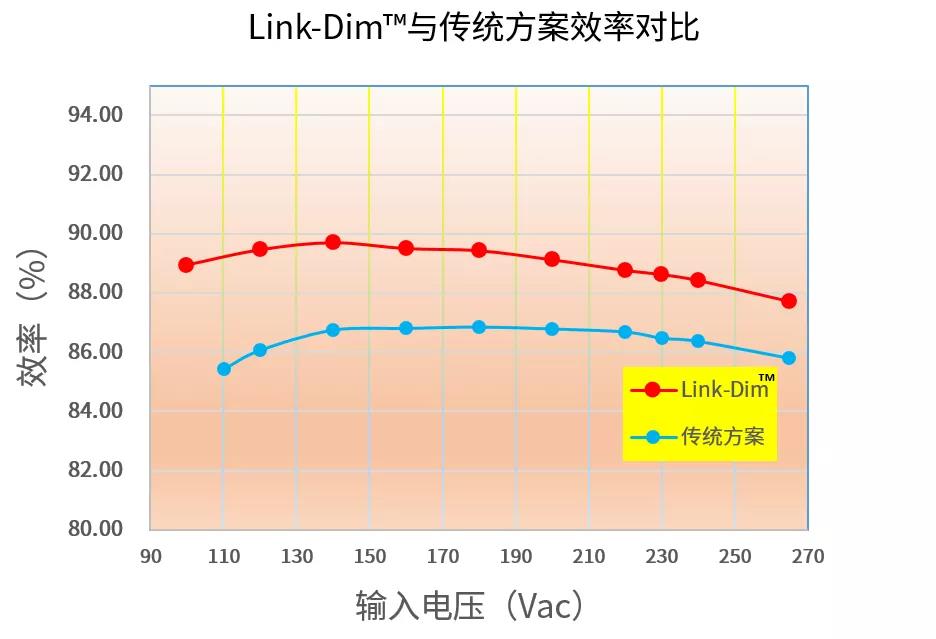

以下为实现高 PF 无频闪的两种方案架构的效率对比（不带模组的条件下对比），结果表明：Link-Dim™ 自适应高 PF LED 驱动架构的效率比传统“高 PF  buck PWM 调光恒流驱动+PWM 斩波调色+去纹波” LED 驱动架构的效率高至少 2%。

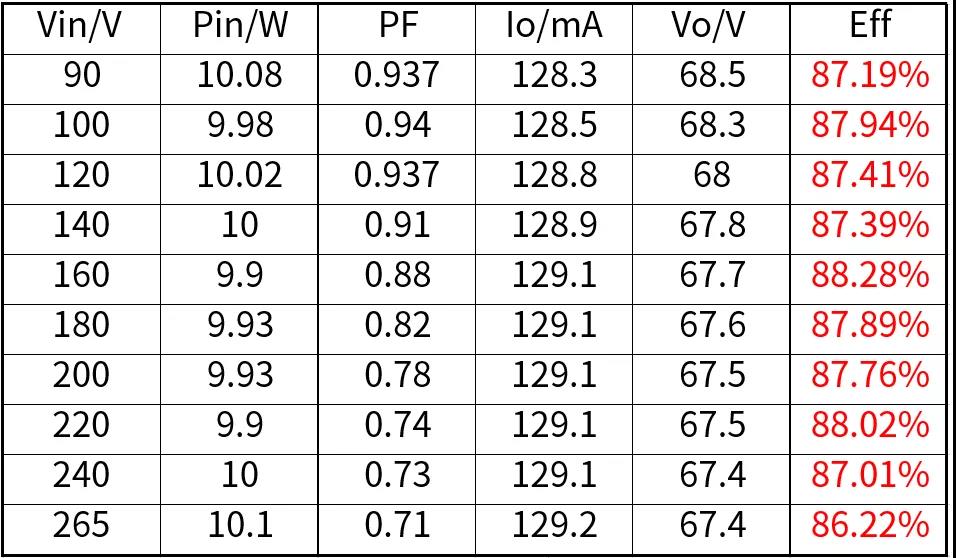

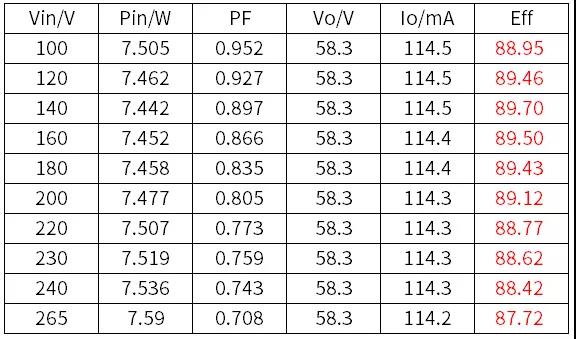

Link-Dim™ 效率

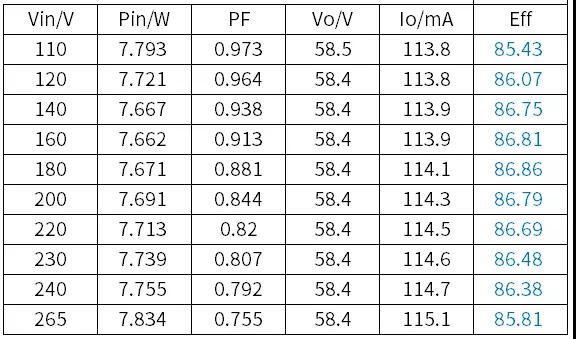

传统方案效率




启动时间
LED 照明的启动时间定义：AC 上电到 LED 电流上升到 90% 满电流的时间。

以北美 T20 智能彩光球泡产品为例，传统方案架构一般为“高 PF buck PWM 调光恒流驱动 + PWM 斩波调色 + 3路 RGB 彩光” LED 驱动架构，低亮度的启动时间面临着技术瓶颈，普遍超过 1s，小夜灯模式下开机延时长、用户体验差。

而必易微 Link-Dim™，真正彻底解决了业界高 PF 方案低亮度开机延时长的痛点，实现宽输入电压范围、1% 亮度启动时间 300ms 以内，小夜灯开机体验绝佳，为客户产品提供了新的卖点，产品的附加值可以得到有效提升。

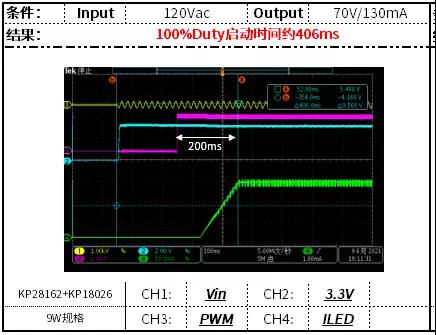

超快启动 @100%Duty
100%Duty, 120Vac 下启动时间 ≈400ms<500ms，启动时间轻松满足照明标准 0.5s 以内要求。



必易微方案

VS.


传统方案

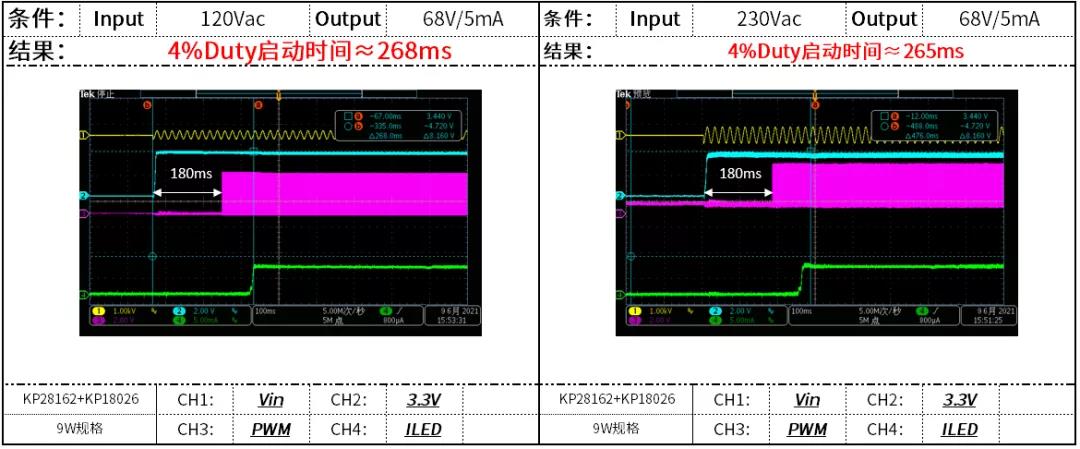

低亮度超快启动，绝佳的小夜灯开机体验



必易微方案

VS.


传统方案

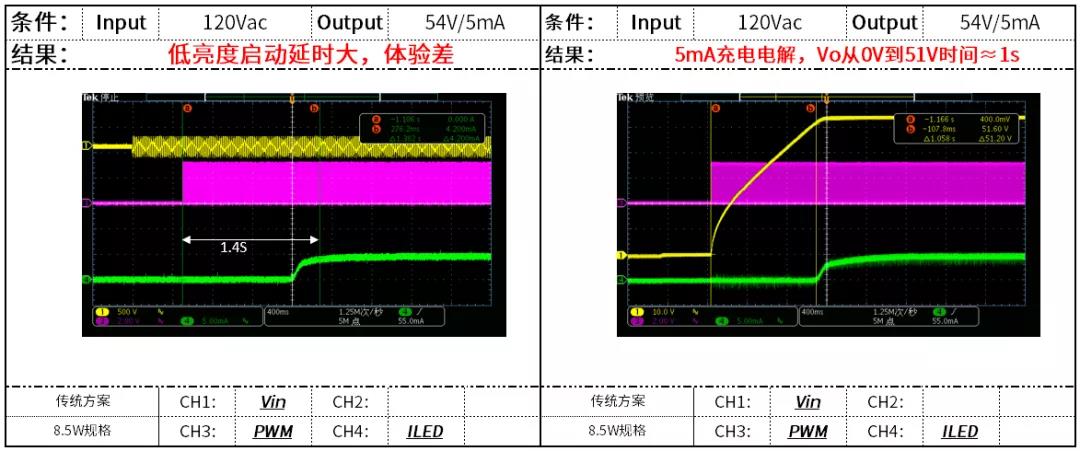

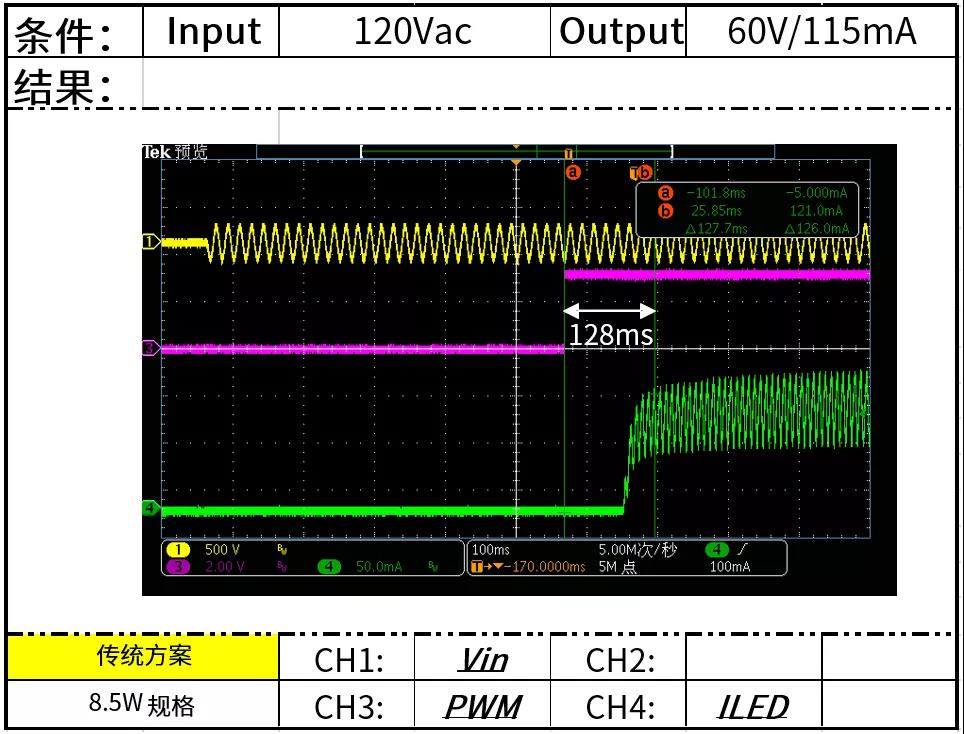

传统高 PF CC 方案的痛点，低亮度下开机时间超 1s，严重影响用户体验；

而必易微专利自适应 LED 驱动架构，从根本上解决了传统方案的痛点，低亮度下开机时间不到 300ms，燃爆体验感！

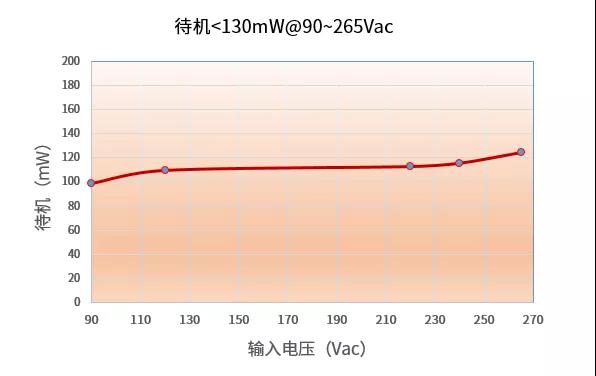

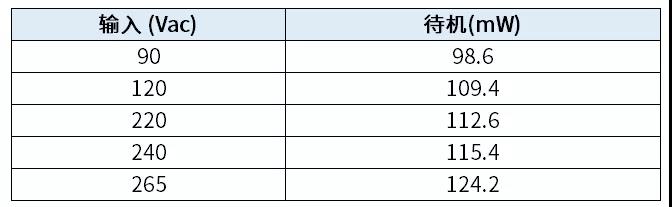

低待机功耗，130mW 以内 @90~265Vac (带 Wi-Fi 模组)
10W Wi-Fi 冷暖智能球泡方案：

KP28162SG+KP18026ESP+KP35026VG+CB2L

带 Wi-Fi 模块下测试，整灯的待机功耗可以轻松满足北美T20 0.2W 以内的待机要求。





电流精度高， ±2% @10~100% ILED ，±5%@5%ILED，±10%@1%ILED

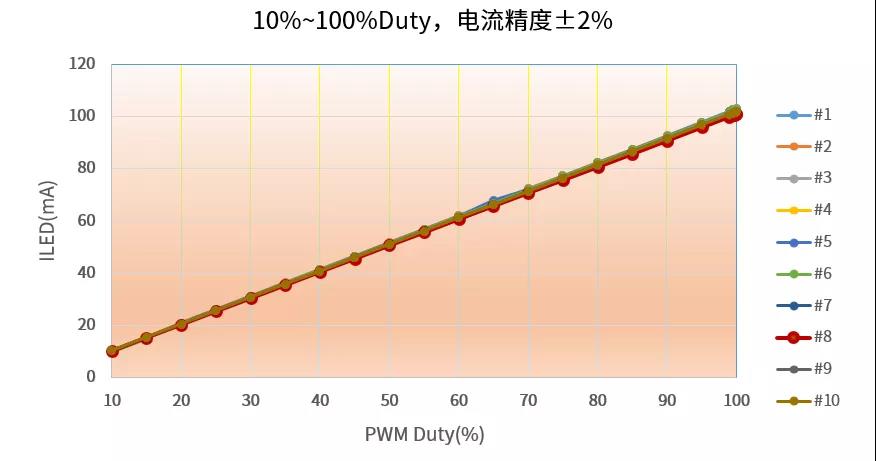

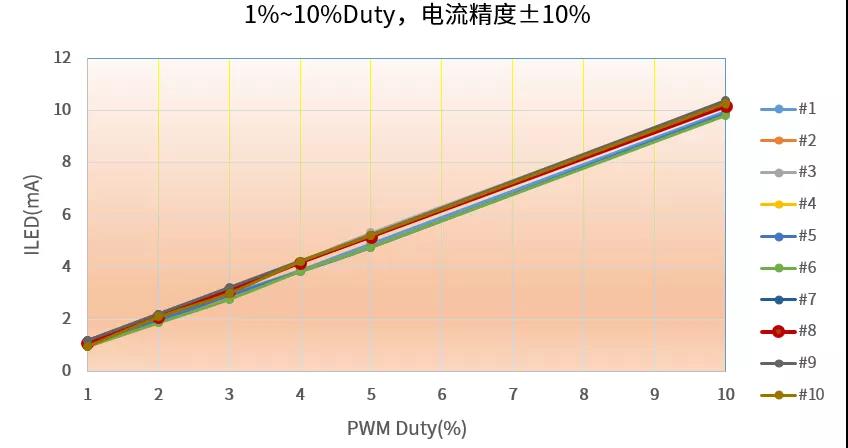

如下展示调光曲线，上图为批量 10%~100% Duty 的调光曲线，下图为批量 1%~10% 的调光曲线，从调光曲线可知必易微方案调光线性度优异，同时批量精度也能轻松满足客户批量一致性要求。

调光全范围电流精度一致性保证了在各种亮度、尤其是小夜灯模式下每盏灯亮度一致，大大提升了用户体验。





保护功能齐全
前级 KP2816XSG 集成有完备的保护功能，包括：VDD欠压保护 (UVLO)、输出过压保护 (OVP)、输出短路保护 (SCP)、逐周期电流限制 (OCP)、内置过热保护、前沿消隐 (LEB) 等。

后级 KP18026ESP 集成有 OTP 功能，LED 开路保护、LED 短路开机保护，保障了系统的安全可靠性。

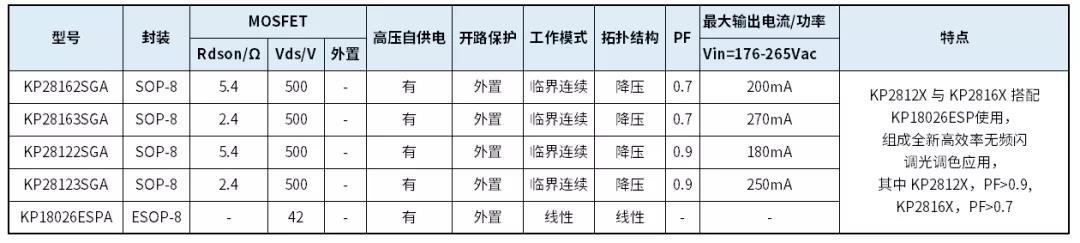

产品选型表



直击痛点

必易微 Link-Dim™，采用了行业首创的专利技术，融合了线性方案和开关电源方案的各自优势，解决了传统宽压输入高 PF 开关电源方案“小夜灯开机延时长、体验差” 和“有频闪” 的两大痛点，大大提升了照明产品的使用体验。

采用 Link-Dim™ 设计的高 PF 无频闪方案，符合全球所有地区PF、谐波及频闪指数的标准要求，一套方案可以出全球市场，不仅节约了客户研发端重复设计产品占用的研发资源，同时也大大降低了客户采购端物料备货库存的压力，是各大照明厂商智能照明产品“芯”升级的绝佳选择。

后续必易微会持续推出极具特色的智能照明解决方案，敬请关注。
