本周湖北十堰发生的燃气爆炸事故引起了全国上下一片关注。让我们不禁想起了2018年北京类似的燃气爆炸事故。从安全规范的角度来看，在管道燃气发生泄漏的同时，如何快速有效的关闭燃气阀门，避免二次伤害的发生是关键。


目前国内燃气公司负责工业管道至家庭燃气阀门。阀门之后主要由各个小区的物业来管理。在工业管道中90%以上采用催化燃烧传感器，再配合管道阀门进行开关。个体家庭则采用燃气GAS报警器加民用阀门开关。


对于一些老旧小区，无论工业管道和家庭燃气报警均无法做到有效的联动。在发生燃气泄漏的情况下，无法由控制设备自动关闭阀门，或者说即使发现了燃气泄漏，手动关闭阀门的过程也会耽误宝贵的时间。





如何更好的系统解决这个问题呢？

  • 新国标GB15322.1工业级探头，GB15322.2民用级探头给出了报警器的规范。

  • 需要特定的专用的MCU+AFE的采集和传输方案。

  • 需要基于社区的采集控制管理的成套系统

  • 基于燃气公司的自动控制系统，能够采集传感器数据、识别阀门状态，实施电控关阀。

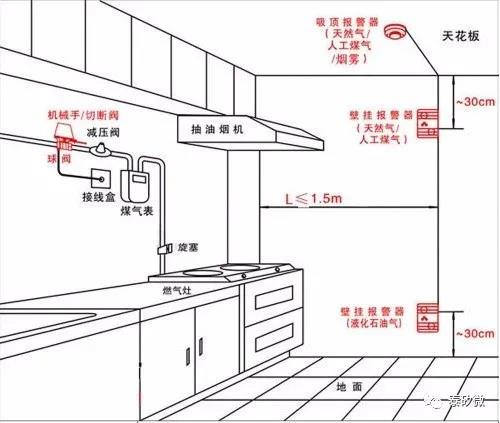

  • 鼓励个体家庭安装燃气报警器加联动阀门。

  • 国家政策的保障

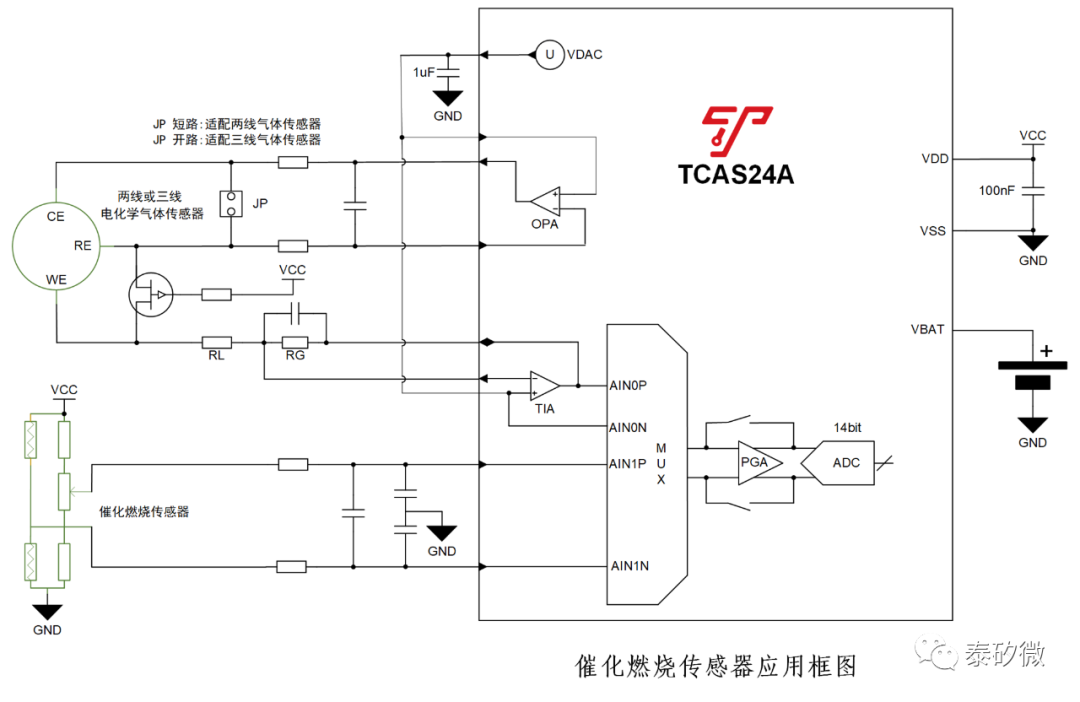

上海泰矽微电子的TCAS24A芯片作为专用于催化燃烧传感器（管道气）和民用GAS传感器的SOC能够实现传感器端的信号采集和控制。对比于分立的方案，TCAS24A能够实现快速的项目开发，且外围电路非常简单。受到燃气报警器客户的一致好评。


具体体现在：

  1. 专用Vbat引脚，能够满足新国标，符合国标GB15322.1-2直接接入备用电池。

  2. 负逻辑输出符合新国标。

  3. 片内VDAC加上多级PGA，能够免除外置滤波器的干扰，能够更加精准适应催化燃烧传感器。

  4. 超低功耗串口（LPUART）符合电池供电工业级探测器。

  5. 多串口适合增加物联网模块。

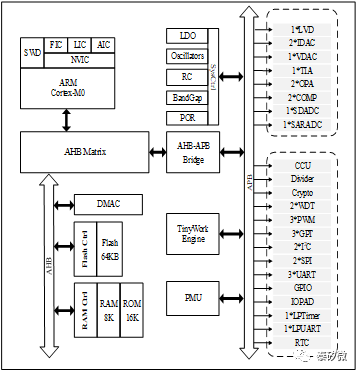

TCAS24A QFN32产品特性

ØCortex-M0处理器@Max 48MHz

Ø64K Bytes Flash

Ø8K Bytes SRAM,128bits备份寄存器ØSPIx2,I²Cx2,Timerx7,RTCx1,UARTx4ØVDACx1,IDACx2
ØLPUARTx1和16bits LPTIMER支持深度睡眠唤醒
ØLPUART和UART支持正负逻辑输出
Ø支持VBAT和VDD电源自动切换Ø6个I/O支持最大20mA驱动能力
Ø专用引脚用于TIA输入Ib=50pA,Vos=0.5mV
ØOPA最大输入失调电压5mV,增益带宽1MHz
Ø14bits SAR ADC
Ø支持AES128(CBC/ECB)/SHA256Ø内置温度传感器,精度±2℃
Ø支持宽压电源VDD供电,2.5～5.5V
Ø支持电池宽压VBAT供电,1.8～5.5V
Ø工作温度-40～85℃ØTinywork®专利技术实现动态低功耗
Ø多种低功耗模式


Shutdown:静态电流700nA,部分I/O+备份寄存器保持

Hibernate:静态电流1uA.Shutdown模式+RTC

Sleep:4uA～2mA,备份寄存器保持+I/O保持+I/O中断

Idle:90uA/Mhz,WFI+中断

Active:120uA/MHz,在32MHz@3V工况
