CW32L011是基于 eflash 的单芯片低功耗微控制器,集成了主频高达 96MHz的 ARM®Cortex-M0+内核、高速嵌入式存储器(多至 64K字节 FLASH 和多至 6K 字节 SRAM)以及一系列全面的增强型外设和 I/O 口。



所有型号都提供全套的通信接口(3路 UART、1路 SPI和1路12C)、12位高速 ADC、5组通用和基本定时器、1组低功耗定时器以及1组高级控制 PWM 定时器。

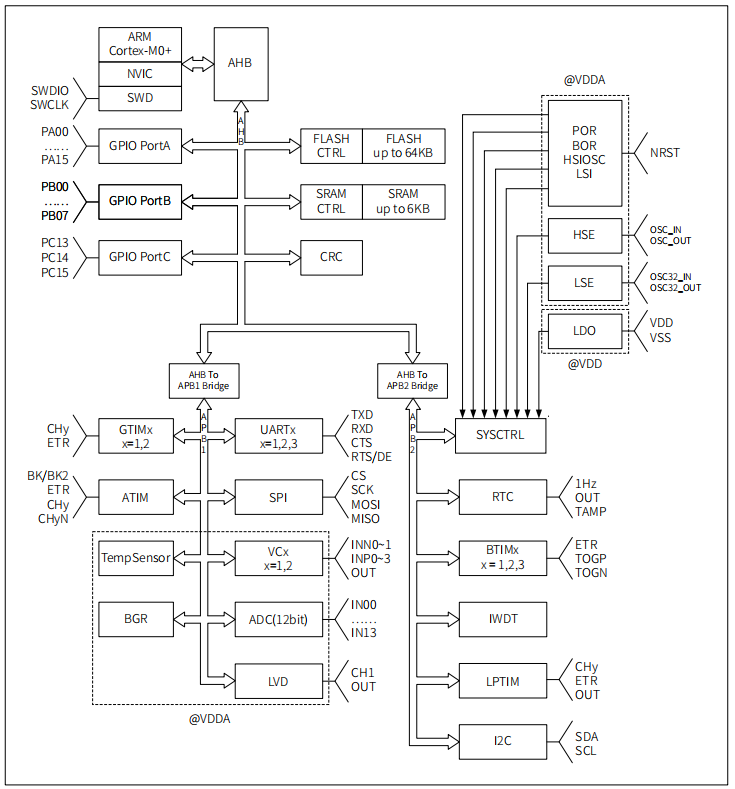

CW32L011 可以在 -40°C~+85°℃的温度范围内工作,供电电压宽达 1.7V~5.5V。支持 Sleep 和 DeepSleep 两种低功耗工作模式。内部框图如下图所示:

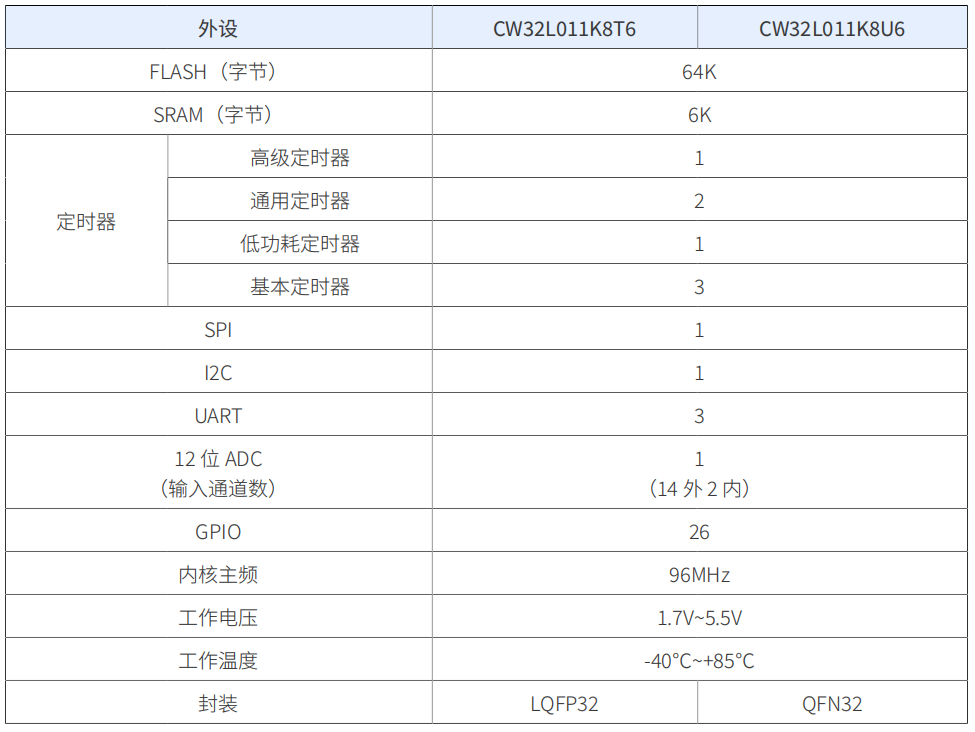

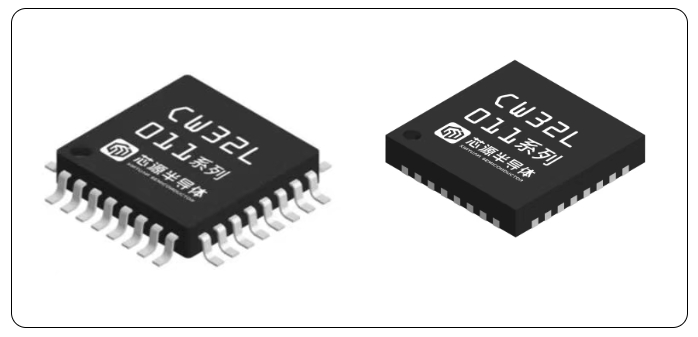

CW32L011 提供 LQFP32、QFN32 两种不同的封装形式,不同封装的产品所能实现的功能有所不同,具体情况如下表所示:


CW32L011核心亮点

1、高性能ARM Cortex-M0+内核

主频高达96 MHz,配备丰富的存储资源(64 KB Flash + 6 KB SRAM),满足复杂应用需求。

2、高集成度与外设丰富性

集成12位高精度ADC、低功耗UART/SPI/I2C接口、定时器、PWM等模块,减少外围器件需求。

3、支持最多 26 路 I/O 接口

所有 I/O 口支持具备滤波的中断、唤醒功能, 所有 I/O 口支持迟滞及上拉输入、支持推挽及开漏输出。

4、强化安全与可靠性

支持硬件加密、写保护、独立看门狗等功能,保障数据安全。工业级工作温度范围(-40℃~+85℃),通过EMC/ESD测试,适应严苛环境。

武汉芯源半导体官方网站已经发布了CW32L011的数据手册、用户手册等技术文档,以及配套的StartKit开发板资料、底层外设驱动软件库和应用例程等SDK资料,以方便用户开展产品评测,加速新产品的开发进程。

基于华虹半导体90nm LP eFlash工艺打造的CW32L011系列,以更具竞争力的成本为用户提供卓越性能。这一经过市场验证的制程方案,既确保了芯片的稳定可靠性,又大幅降低了整体系统成本,是价格敏感型应用的理想选择,欢迎广大用户朋友申请样品评测!

关于CW32L011更多详细信息,请访问武汉芯源半导体官方网站:

https://www.whxy.com。


关于武汉芯源半导体

武汉芯源半导体有限公司,于2018年8月28日成立,是上市公司武汉力源信息技术股份有限公司(股票代码:300184)全资子公司,专注芯片的设计、研发、销售及技术服务。武汉芯源半导体CW品牌源于Creative Wisdom首字母CW,传递“创芯源于智慧”的品牌理念。

武汉芯源半导体为电子行业用户提供微控制器MCU、小容量存储芯片EEPROM、功率器件SJ-MOSFET等系列产品,具有产品质量保证、技术性能可靠、供货能力稳定三大竞争优势。

在MCU领域目前已推出通用高性能CW32F003/030系列、安全低功耗CW32L083/031/052/010系列、无线射频CW32W031/CW32R031系列、车规CW32A030系列产品,广泛应用于消费电子、智能家居、物联网、工业控制、医疗电子以及汽车电子行业,未来将能够满足更多的市场需求。

武汉芯源半导体持续进行技术革新,确保稳定可靠的供应链能力,致力于成为国产芯片产业的领航者!
